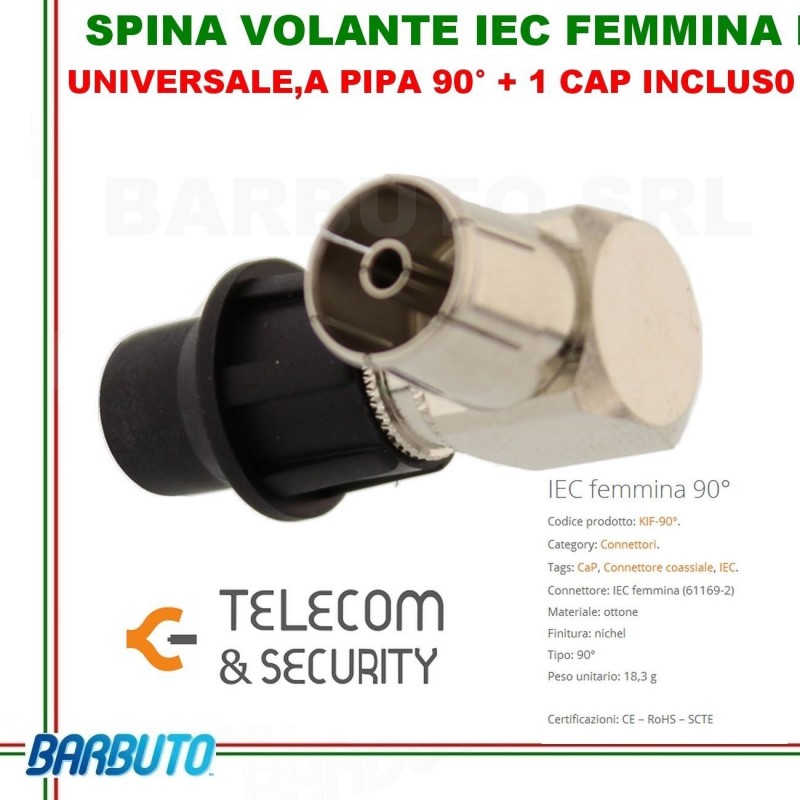

SPINA VOLANTE IEC FEMMINA RAPIDO UNIV. PIPA 90°+1 CAP NERO
ART. KIF90 - T&S
GLI ORIGINALI DI
Telecom & Security
IEC femmina 90°
Codice prodotto: KIF-90°. Category: Connettori. Tags: CaP, Connettore coassiale, IEC.
Connettore: IEC femmina (61169-2)
Materiale: ottone
Finitura: nichel
Tipo: 90°
Peso unitario: 18,3 g
Confezione: 50 pz.
Certificazioni: CE – RoHS – SCTE
Presa volante tipo IEC femmina a 90° ad alta schermatura e facile installazione.
Corredata di 1 CaP nero per la connessione a cavi coassiali di diametro compreso tra 2 e 7 mm.
Banda passante: 0 – 2400 MHz, con passaggio c.c.
Perdita al passaggio del Sistema CaP: 0,08 dB @ 1000 MHz.
Impedenza: 75 ohm.
Schermatura in Classe A+.
Conforme alle norme EN 50083-4 e CEI 100-7.
INFORMAZIONI
CaP come connettore
coassiale volante
Il CaP, unitamente ai nostri specifici adattatori F femmina, diventa un connettore volante di tipo IEC, RCA, BNC ed F, nei vari modelli disponibili, maschi o femmina, diritti o a 90°, tutti a 75 Ohm.
Per un utilizzo altamente professionale sono disponibili i modelli BNC maschio HQ e GC HQ (perdita di ritorno >30 dB @ 3 GHz).
connettori F
Caratteristiche degli adattatori
Tutti i nostri adattatori sono progettati appositamente per l’uso ed una ottimale performance con il CaP, grazie alle loro peculiari caratteristiche:
scanalatura centrale: alloggiamento per le pinze nelle fasi
di connessione/disconnessione;
struttura interna: dielettrico ridisegnato e clip più elastica e resistente, per un migliore contatto con una ampia gamma di conduttori;
corpo esterno: unico elemento di dimensioni compatte, per un ingombro e perdite inferiori.
Terminazione con PiCaP
prep-cavo21
CONNESSIONE
Dopo aver preparato il cavo (vedi le istruzioni qui), inserire il centrale del cavo nel connettore F femmina e ripiegare sulla filettatura la calza e la guaina, facendo scivolare il CaP sopra di esse. Alloggiare la testa del connettore nell'apposito alloggio al termine di uno dei manici della pinza economica (PiCaP) ed azionare quest’ultima per terminare la connessione.
prep-cavo22
DISCONNESSIONE
Alloggiare, con la PiCaP completamente aperta, la scanalatura del connettore tra le forchette, chiuse,
in testa alla PiCaP ed azionare la pinza per aprire la connessione.
